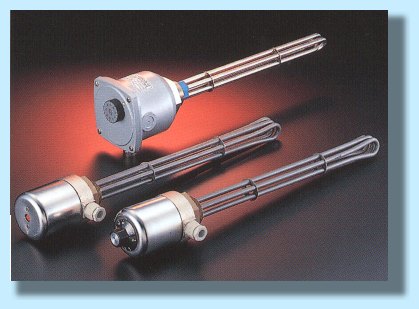

Elektro- Heizpatronen werden als Einschraubheizkörper in Warm- wasserbereitern wie Pufferspeichern oder Boilern eingesetzt. Die elektrische Energie der Windkraftanlagen oder anderen Lieferanten wird dabei in Wärmeenergie umgewandelt.
Ein Vorteil von Heizpatronen ist, dass die Frequenz des Wechselstromes nicht konstant sein muss und demnach das gesamte Drehzahlband der Windkraftanlage genutzt werden kann.
Da die Windkraftanlagen immer mit der Heizpatrone aufgeschaltet sein müssen, sind die in der 1. Tabelle aufgeführten Heizpatronen ohne Regelthermostat zu verwenden.
Für andere Anwendungsfälle ( z.B. Nachheizung mit Nachtstrom )
eignen sich die Patronen in den unteren beiden Tabellen.
| ERCH/15/12 | ERCH/20/24 | ERCH/35/48 | ERCH/20 | ERCH/25 | ERCH/35 | ERCH/45 | ERCH/65/6 | ERCH/65/9 | ERCH/80 | |
| Spannung | 12 V | 24 V | 48 V | 230 / 400 V Stern oder Dreieck | ||||||
| Leistg. / Strang W | 3 x 200 | 3 x 333 | 3 x 1000 | 3 x 500 | 3 x 667 | 3 x 1000 | 3 x 1500 | 3 x 2000 | 3 x 3000 | 3 x 3000 |
| Gesamtleistung W | 600 | 1000 | 3000 | 1500 | 2000 | 3000 | 4500 | 6000 | 9000 | 9000 |
| Einschraublänge mm | 150 | 200 | 350 | 200 | 250 | 350 | 450 | 650 | 650 | 800 |
| Gewinde in Zoll | 1 ½" AG | |||||||||
| Art.Nr. | ERCH/15/12 | ERCH/20/24 | RA 9000 | ERCH/20 | ERCH/25 | ERCH/35 | ERCH/45 | ERCH/65/6 | ERCH/65/6 | ERCH/80 |
Regler einstellbar von 0 - 85°C oder 30 - 110°C
1 - polig ( geschalten auf 230 V 1- phasig )
3 - polig ( geschalten auf 400 V 3- phasig ) geg. Aufpreis
| ERCT/20 | ERCT/25 | ERCT/35 | ERCT/45 | ERCT/65/6 | ERCT/65/9 | ERCT/80 | |
| Spannung | 230 / 400 V Stern oder Dreieck | ||||||
| Leistg. / Strang W | 3 x 500 | 3 x 667 | 3 x 1000 | 3 x 1500 | 3 x 2000 | 3 x 3000 | 3 x 3000 |
| Gesamtleistung W | 1500 | 2000 | 3000 | 4500 | 6000 | 9000 | 9000 |
| Einschraublänge in mm | 200 | 250 | 350 | 450 | 650 | 650 | 800 |
| Gewinde in Zoll | 1 ½" AG | ||||||
| Art.Nr. | ERCT/20 | ERCT/25 | ERCT/35 | ERCT/45 | ERCT/65/6 | ERCT/65/9 | ERCT/80 |
| ERCT Bi / 22 | ERCT Bi / 27 | ERCT Bi / 45 | ERCT Bi / 64 | ERCT Bi / 52 | ERCT Bi / 62 | ERCT Bi / 80 | ERCT BiR/ 52 | ERCT BiR / 62 | ERCT BiR / 80 | |
| Spannung | 230 / 400 V Stern oder Dreieck | |||||||||
| Leistg. / Strang W | 3 x 667 | 3 x 1000 | 3 x 2000 | 3 x 3000 | 3 x 1000 | 3 x 1500 | 3 x 2000 | 3 x 500 | 3 x 750 | 3 x 3000 |
| Gesamtleistung W | 2000 | 3000 | 6000 | 9000 | 3000 | 4500 | 6000 | 1500 | 2250 | 9000 |
| Einschraublänge in mm | 220 | 270 | 450 | 640 | 520 | 620 | 800 | 520 | 620 | 800 |
| Gewinde in Zoll | 1 ½" AG | |||||||||
| Art.Nr. | ERCT Bi / 22 | ERCT Bi / 27 | ERCT Bi / 45 | ERCT Bi / 64 | ERCT Bi / 52 | ERCT Bi / 62 | ERCT Bi / 80 | ERCT BiR/ 52 | ERCT BiR / 62 | ERCT BiR / 80 |
