INCLIN - Windkraftanlagen | |
|
|
|
| |
|
INCLIN - Windkraftanlagen sind für autarke Anwendungen konzipiert. Mit diesen Anlagen werden über Laderegler Batterien geladen, welche der Stromversorgung von Caravans, Bungalows, Berghütten, Messstationen, Pumpen usw. dienen.
Nachgeschaltete Wechselrichter ermöglichen den Inselbetrieb mit 230 V - Wechselstrom.
Ab der INCLIN 1500 neo ist es möglich, mittels Heizpatrone die Anlage zur Heizungsunterstützung einzusetzen.
Die Kombination mit Photovoltaik - Modulen zu einer Hybridanlage gewährleistet eine ganzjährige kontinuierliche Stromversorgung.

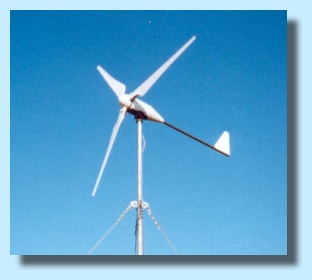

Aufbau und Funktionsweise: Die im Wind enthaltene Energie wird über die starr befestigten Rotorblätter und dem Generator in elektrischen Strom umgewandelt. Die Stromabnahme erfolgt über Schleifringe im Azimutlager. Ein Verdrillen des Kabels ist damit ausgeschlossen. Mit einer Windfahne wird die Anlage dem Wind nachgeführt.
Sicherheit:Bei zu starkem Wind kippt die Anlage nach oben und begrenzt ihre Leistungsaufnahme.
Manuelle Abschaltung durch Kurzschluss - Notschalter möglich.
|
| |
 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
INCLIN 3000 neo | |
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
| |
INCLIN 6000 neo | |
|
|
| |
INCLIN 250 |
INCLIN 600 |
INCLIN 1500 neo |
INCLIN 3000 neo |
INCLIN 6000 neo |
| Rotor |
2 Nylon - Rotorblätter |
2 CfK - Rotorblätter |
2 CfK - Rotorblätter |
2 CfK - Rotorblätter |
3 CfK - Rotorblätter |
| Rotordurchmesser |
1,35 m |
2,00 m |
2,86 m |
4,00 m |
4,00 m |
| Generator |
getriebeloser, 3 - phasiger, permanentmagneterregter Synchrongernerator |
| Magnetwerkstoff |
Ferrit |
Neodym |
| Leistung |
250 W |
600 W |
1500 W |
3000 W |
6000 W |
| Spannung |
12 / 24 / 48 V |
12 / 24 / 48 V |
24 / 48 / 120 / 230 V |
24 / 48 / 120 / 230 V |
120 / 300 V |
| Einschaltwindgeschwindigkeit |
3 m/s |
3,5 m/s |
3 m/s |
3,5 m/s |
| Nennwindgeschwindigkeit |
11 m/s |
12 m/s |
| Abregelwindgeschwindigkeit |
13 m/s |
14 m/s |
| Gewicht |
32 kg |
38 kg |
42 kg |
125 kg |
155 kg |
| Art. Nr. |
W - I 250 |
W - I 600 |
W - I 1500 |
W - I 3000 |
W - I 6000 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Zubehör: | |
|
|
| Laderegler |
RG 50 |
RG 100 ( 12 V ) RG 50 ( 24 / 48 V ) |
RG 150 RG 150 R |
RG 150 R |
|
| Hybridladeregler |
RGH 50 |
RGH 100 ( 12 V ) RGH 50 ( 24 / 48 V ) |
RGH 150 |
RGH 150 |
|
| Heizungsregler |
|
|
|
|
RGH 6000 |
| Heizpatrone |
|
|
|
RA 3000 |
RA 9000 |
| Vorschaltgerät |
|
|
VHZ 1500 |
VHZ 3000 |
VHZ 6000 |
| Masten |
Rohrmast 6 m |
Rohrmast, geflanscht, mit Kippgelenk 7 m, 9 m, 12 m | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
| |
