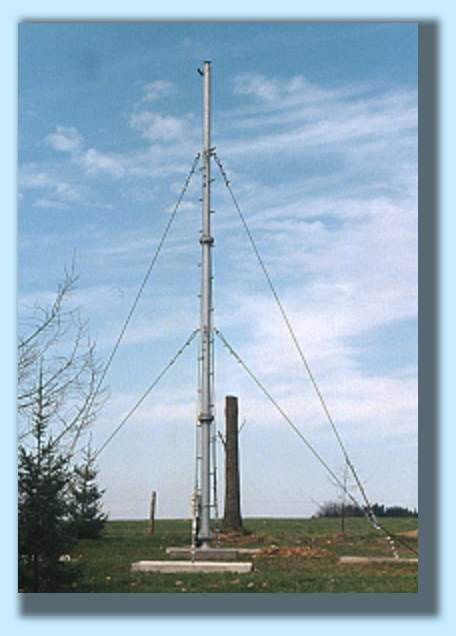

Die Stahlrohrmasten werden aus mehreren Segmenten miteinender verflanscht und mit mindestens 3 Stahlseilen im Winkel von 120° zueinander abgespannt.
Das Kippgelenk gewährleistet ein sicheres Aufrichten des Mastes.
Zubehör wie Seile, Schrauben, Spannschlösser usw. sind im Lieferumfang enthalten.
Die Konstruktion ist komplett feuerverzinkt.
Die Fundamente müssen entsprechend der Bodenverhältnisse in frostfreier Tiefe ausgeführt sein.
Fertigung anderer Masten entsprechend Kundenwunsch auf Anfrage!
| . | starrer Rohrmast | Rohrmast, geflanscht, mit Kippgelenk | ||
| Höhe | 6 m | 7 m | 9 m | 12 m |
| Artikelnummer | W- MA 006 | W- MA 007 | W- MA 009 | W- MA 012 |
| Preis € | 600,00 | 2100,00 | 3100,00 | 3500,00 |
- Jütbaum mit Zugseil 400,00 €

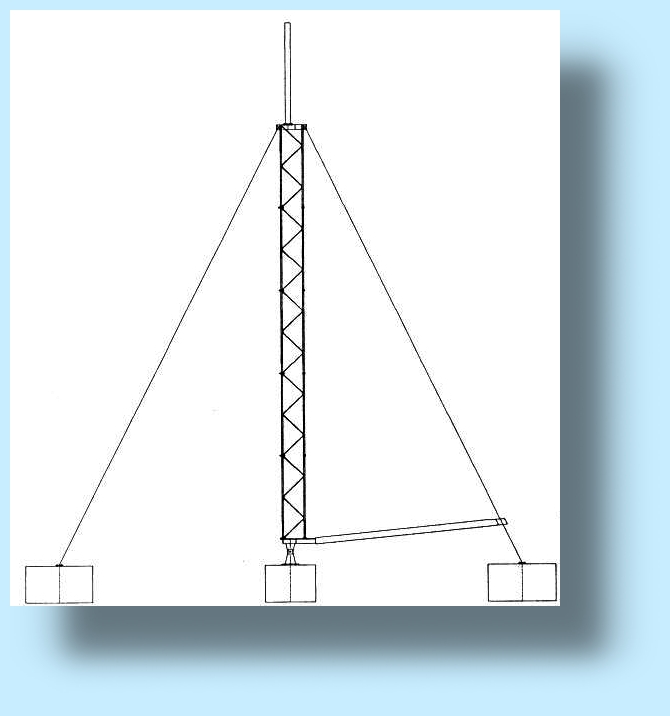

Der Mast ist ein 3-Kant-Gittermast, welcher aus Stahlrohren verschweißt wird. Oben ist ein 2m langes Rohr zur Montage der Windkraftanlage angebracht. Die Konstruktion besteht aus mehreren Segmenten von je 2m Höhe, die vor Ort miteinander verschraubt werden. Dadurch ist ein leichter Transport möglich. Durch das Kippgelenk kann die Windkraftanlage ohne Kran am Boden montiert werden. Anschließend wird der Mast mit einem Handseilzug oder einer Seilwinde aufgerichtet und mit den 4 Stahlseilen abgespannt.
Zubehör wie Stahlseile, Schrauben, Spannschlösser und der Jütbaum zum Aufrichten sind im Lieferumfang enthalten.
Die Fundamente müssen den Bodenverhältnissen entsprechend in frostfreier Tiefe ausgeführt werden.
Ein prüffähiger Standsicherheitsnachweis liegt für den Mast vor. Die Anpassung an die örtlichen Bodenverhältnisse muss geprüft werden.
Die Konstruktion ist komplett feuerverzinkt.
Die Fundamente sind nicht im Preis enthalten.
| Gittermast mit Kippgelenk | |||
| Höhe | 8 m | 10 m | 12 m |
| Artikelnummer | G - MA 08 | G - MA 10 | G - MA 12 |
| Preis € | 3300,00 | 3500,00 | 3700,00 |

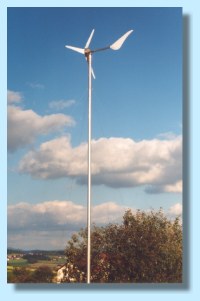

Die Teleskop- Aluminiummasten sind für kleine Windkraftanlagen bis ca. 1 kW vorgesehen. Die Masten bestehen aus 2 Aluminiumrohren mit Steckverbindung. Die Abspannung erfolgt mit verzinkten Spiral-Drahtseilen (2 Abspannhöhen, 4 Abspannrichtungen).
Den Mastfuß bildet eine Bodenplatte, die an den 4 Ecken verschraubt werden kann. Die Befestigung der Abspannseile im Erdreich empfehlen wir mit den unten angebotenen Schraubankern durchzuführen, die ca. 1 m tief in das Erdreich einzuschrauben sind.
Das auf der Bodenplatte befindliche Kippgelenk dient zum Aufrichten des Mastes. Dazu ist auch ein Jütbaum mit 3,5 m Länge und eine Seilwinde erforderlich.
Zubehör wie Seile, Seilklemmen, Schrauben und Spannschlösser sind im Lieferumfang enthalten.
| Leichte Ausführung bis max. D = 1.5 m | Mittlere Ausführung bis max. D = 1.9 m | Schwere Ausführung bis max. D = 2.6 m | |
| Höhe | 10 m | 11 m | 10 m |
| Unteres Aluminiumrohr | Ø 100 x 2 x 5000 mm | Ø 120 x 2 x 5600 mm | Ø 160 x 2,6 x 5100 mm |
| Oberes Aluminiumrohr | Ø 90 x 2 x 5000 mm | Ø 110 x 2 x 5900 mm | Ø 150 x 2,6 x 5100 mm |
| Untere Abspannung | Flansch mit 4 Abspannseilen und 4 Spannschlössern | ||
| Obere Abspannung | Klemmflansch mit 4 Abspannseilen und 4 Spannschlössern | ||
| Bodenarretierung | Bodenplatte mit Kippgelenk | ||
| Artikelnummer | ALUMA 10 L | ALUMA 11 M | ALUMA 10 S |
| Preis € | 900,00 | 1000,00 | 1150,00 |
- Schraubanker, 1200 mm lang á 30,00 €
